1. Parámetros técnicos de piezas moldeadas por inyección.


(1) Diámetro del tornillo: el diámetro exterior del tornillo.

(2) Longitud efectiva del tornillo: la longitud de la rosca del tornillo (MM) a menudo se expresa como L

(3) Relación longitud-diámetro del tornillo L/D: relación entre la longitud efectiva del tornillo y el diámetro

(4) Relación de compresión del tornillo V2/V1: la relación entre el volumen V2 de la primera ranura del tornillo en la sección de alimentación del tornillo y el volumen V1 de la última ranura del tornillo en la sección de medición.

(5) Carrera de moldeo por inyección: la distancia máxima que se mueve el tornillo, la distancia máxima que retrocede el tornillo

(6) Volumen de inyección teórico: el producto del área JIE de la cabeza del tornillo y la carrera máxima de inyección

(7) Volumen de inyección: el peso máximo de PS inyectado por el tornillo a la vez (g)

(8) Presión de inyección: la presión máxima del material prefundido en el cabezal durante la inyección MPa

(9) Velocidad de inyección: la velocidad máxima de movimiento del tornillo durante la inyección (mm/s)

(10) Tiempo de inyección: durante el moldeo por inyección, el tiempo más corto para que el tornillo complete la carrera de inyección

(11 Tasa de inyección: volumen teórico inyectado por unidad de tiempo; área JIE del tornillo × a velocidad máxima

(12) Velocidad del tornillo: cuando el material está plastificado, el rango de velocidad más bajo y más alto del tornillo

(13) Capacidad de plastificación: el peso máximo de materiales plastificables por unidad de tiempo.

(14) Torque del tornillo: el torque máximo del tornillo cuando el material está plastificado (N/m)

(15) Extensión de la boquilla: la longitud de la boquilla que se extiende fuera de la plantilla frontal y el plano de instalación del molde.

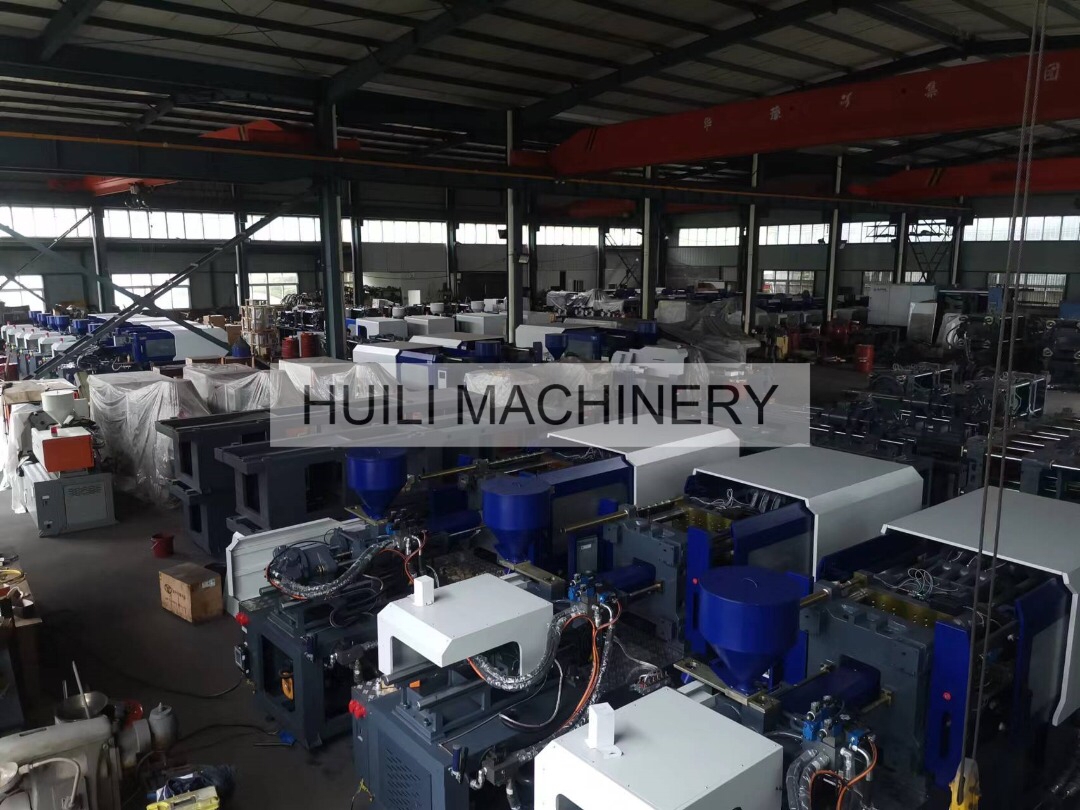

Imagen de WhatsApp 2023-01-11 a las 34.10.08

2. Parámetros técnicos de las piezas de cierre de moldes.


(1) Fuerza de sujeción del molde: la fuerza de bloqueo máxima para bloquear el molde y superar la expansión del material fundido.

(2) Área de moldeo: se refiere al área máxima proyectada de la fuerza de sujeción bajo una determinada presión en la cavidad del molde.

(3) Fuerza de apertura del molde: la fuerza máxima requerida para abrir el molde y retirar el producto.

(4) Carrera de apertura del molde: la distancia máxima que puede moverse la plantilla para sacar el producto

(5) Tamaño del encofrado: Dimensiones planas para la instalación del molde de encofrado fijo y móvil delantero y trasero

(6) Capacidad del módulo: el espesor máximo y mínimo del molde que se puede instalar en la máquina de moldeo por inyección.

(7) Distancia de apertura de la placa: la distancia máxima y mínima entre la placa fija y la placa móvil de la máquina de moldeo por inyección.

(8) Espaciado de tirantes: la distancia entre los lados interiores horizontales y verticales de los tirantes de la máquina de moldeo por inyección (mm)


3. Parámetros de rendimiento de la máquina:


(1) Potencia máxima de accionamiento del motor: potencia del motor de accionamiento de la bomba de aceite (KW)

(2) Capacidad del tanque de combustible: capacidad nominal del tanque de combustible del sistema hidráulico

(3) Volumen de la máquina: longitud máxima × altura × ancho de la apariencia de la máquina

(4) Peso: el peso total de la máquina.
